Professionelle Drohnen-Photogrammetrie-Lösungen
Verwandeln Sie Luftaufnahmen in detailgenaue 3D-Modelle, Orthomosaike und digitale Zwillinge und erhalten Sie zentimetergenaue Daten als Grundlage für schnellere und fundiertere Entscheidungen.
Typische Photogrammetrie-Spezifikationen
1-3 cm
Horizontale Genauigkeit
3-5 cm
Vertikale Genauigkeit
0,5-5 cm
GSD-Reihe
98 %
Volumengenauigkeit
Nahtlose Workflow-Integration
Die Photogrammetrie-Ergebnisse lassen sich direkt in Ihre vorhandene Software und Arbeitsabläufe integrieren. Exportieren Sie Daten in branchenüblichen Formaten zur sofortigen Verwendung.
CAD-Software
Direkter Import in alle wichtigen CAD-Plattformen
GIS-kompatibel
Native Unterstützung für professionelle GIS-Software
Bereit für Punktwolken
Funktioniert mit erstklassigen 3D-Analysetools
BIM-Workflows
Realitätserfassung für moderne Arbeitsabläufe
Photogrammetrie verändert alles
Verarbeiten Sie tausende überlappende Aufnahmen zu präzisen 3D-Daten und gewinnen Sie daraus exakte Informationen zu Volumen, Entfernungen und Höhen, die mit herkömmlichen Methoden unerreichbar bleiben.
Unübertroffene Präzision
Generieren Sie Millionen von Datenpunkten mit einer Genauigkeit von unter einem Zentimeter und erstellen Sie hochdetaillierte digitale Zwillinge, die jede Oberfläche, jeden Winkel und jede Messung präzise abbilden.
Umfangreiche Datenausgaben
Erstellen Sie aus einem einzigen Datensatz Orthomosaike, Punktwolken, digitale Oberflächenmodelle, digitale Geländemodelle und 3D-Modelle und exportieren Sie diese nahtlos in jede CAD- oder GIS-Plattform.
Schnelle Verarbeitung
Moderne Photogrammetrie-Software verarbeitet tausende Bilder innerhalb kürzester Zeit und liefert Ihnen genau dann verwertbare Daten, wenn sie für Ihr Projekt am wichtigsten sind.
Photogrammetrie-Technologie verstehen
Photogrammetrie verwandelt überlappende 2D-Aufnahmen durch modernste Computervision und Triangulationsalgorithmen in präzise 3D-Messdaten.
So funktioniert es
Drohnen erfassen Hunderte bis Tausende überlappende Aufnahmen mit typischerweise 80 Prozent Frontal- und 60 Prozent Seitenüberlappung, wobei jedes Bild GPS-Koordinaten und Informationen zur Kameraausrichtung enthält.
Photogrammetrie-Software erkennt identische Punkte in mehreren Aufnahmen und bestimmt ihre exakten 3D-Positionen durch Triangulation. Auf diese Weise entsteht eine dichte Punktwolke mit Millionen von Datenpunkten.
Anschließend generieren fortschrittliche Algorithmen texturierte 3D-Netze, digitale Oberflächenmodelle und Orthomosaiken – geometrisch korrigierte Luftbilder mit einer Genauigkeit von bis zu einem Zentimeter.
Der Prozess
- Flugplanung: Definieren Sie Fläche, Überlappung und Bodenprobenentfernung
- Bildaufnahme: Automatisierter Flug erfasst überlappende Nadir- und Schrägbilder
- Bodenkontrolle: Vermessen Sie GCPs für absolute Genauigkeit.
- Verarbeitung: Structure from Motion (SfM) und Multi-View Stereo (MVS) Algorithmen
- Ausgabegenerierung: Exportieren Sie Punktwolken, Netze, Orthomosaike und digitale Geländemodelle
- Analyse: Gewinnen Sie präzise Messungen, Volumen und wertvolle Erkenntnisse
Erläuterung der Photogrammetrie-Ausgaben
Orthomosaikkarten
Geometrisch korrigierte Luftaufnahmen werden zu einer einzigen, maßstabsgetreuen Karte kombiniert. Jeder Pixel ist georeferenziert und ermöglicht dadurch präzise Entfernungs- und Flächenmessungen.

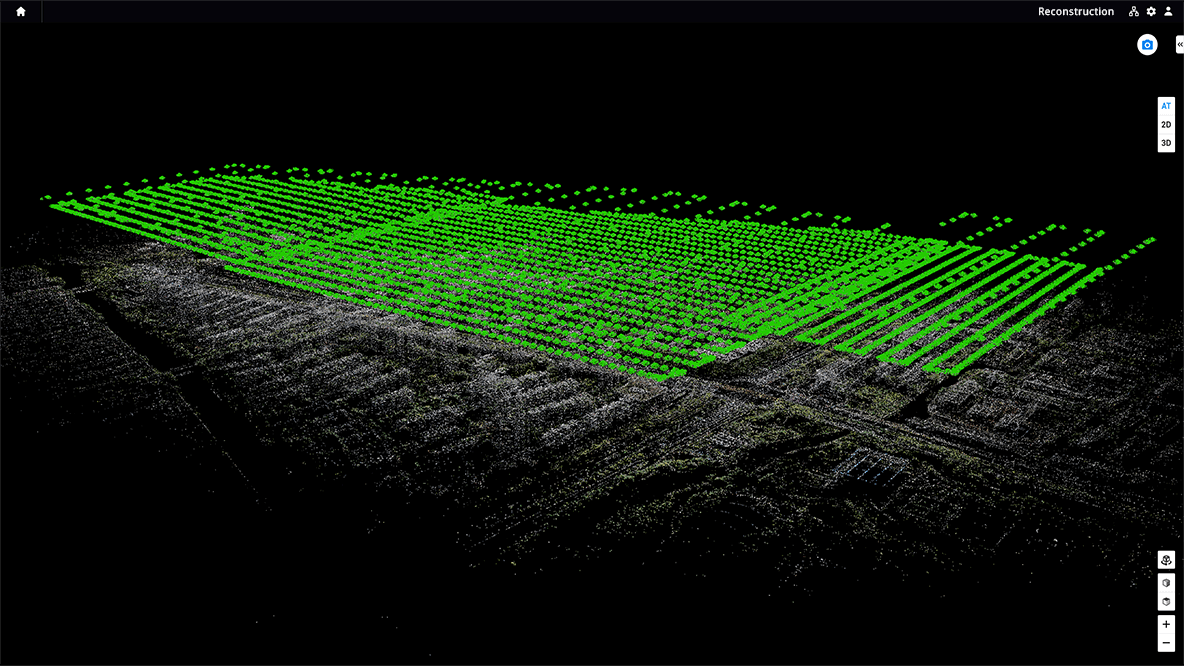

3D-Punktwolken
Millionen farbiger Punkte im dreidimensionalen Raum bilden Oberflächen detailgetreu ab. Die hohe Punktdichte ermöglicht es, einzelne Merkmale zu identifizieren, Lagerbestände exakt zu vermessen und Veränderungen im Zeitverlauf präzise zu verfolgen.
Digitale Höhenmodelle
Präzise Geländemodelle mit exakten Höhendaten. Digitale Oberflächenmodelle (DSM) beinhalten alle sichtbaren Strukturen wie Gebäude und Vegetation, während digitale Geländemodelle (DTM) nach der Filterung ausschließlich die reine Erdoberfläche darstellen.
3D-Texturnetze
Fotorealistische 3D-Modelle verbinden Geometrie mit hochauflösenden Bildern und eignen sich ideal für Visualisierungen, virtuelle Inspektionen und die anschauliche Kommunikation mit Stakeholdern.
Konturkarten
Topografische Linien stellen Höhenunterschiede in definierten Abständen dar und sind unverzichtbar für Entwässerungsplanung, Erdarbeiten und die präzise Gestaltung von Standorten.
Volumenberechnungen
Automatisierte Berechnung von Abtrags- und Auffüllvolumina, Haldenmaßen sowie Aushubfortschritten mit einer Genauigkeit von bis zu 98 Prozent.
Warum Photogrammetrie wählen?
vs. traditionelle Vermessung
- 100x mehr erfasste Datenpunkte
- 5-10x schnellere Datenerfassung
- Vollständige Standortabdeckung, keine Lücken
- Historischer Datensatz zum Vergleich
- Sicherer Zugang zu Gefahrenbereichen
im Vergleich zu LiDAR
- Visuelle Textur- und Farbinformationen
- Geringere Gerätekosten
- Einfachere Dateninterpretation
- Bilder mit höherer Auflösung
vs. Satellitenbilder
- Viel höhere Auflösung (cm vs. Meter)
- Erfassen Sie, wann immer Sie es brauchen
- Keine Probleme mit der Wolkendecke
- Echte 3D-Daten, nicht nur 2D
- Kontrolle über die Datenqualität
Branchen, die wir bedienen

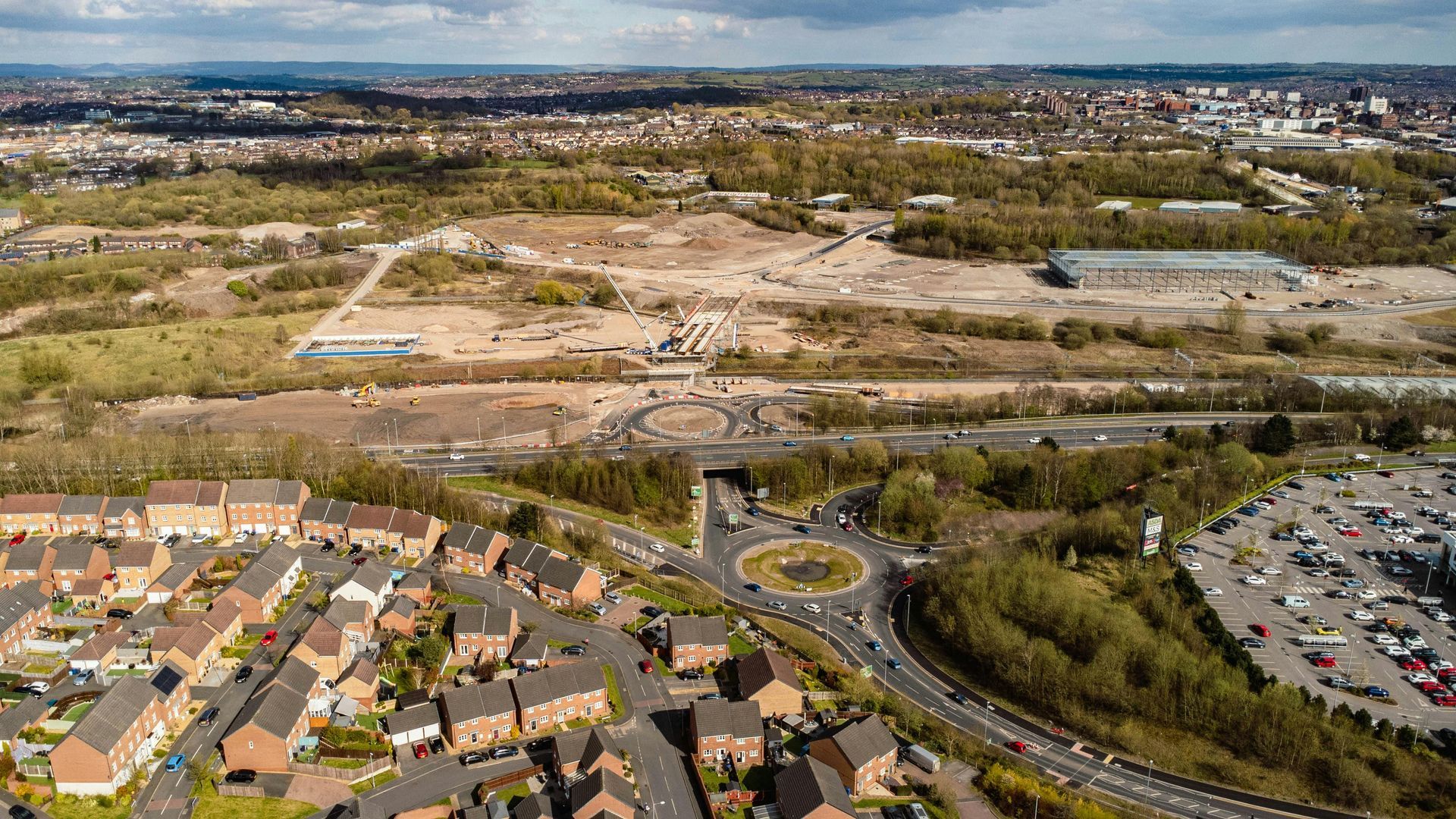

Bau & Vermessung
Verfolgen Sie den Fortschritt der Erdarbeiten, berechnen Sie präzise Volumen und vergleichen Sie den aktuellen Ist-Zustand mit dem geplanten Entwurf. Erstellen Sie regelmäßige Fortschrittsberichte, damit Ihre Projekte termingerecht umgesetzt werden.
Energie und Erneuerbare Energien
Planen Sie Solaranlagen auf Basis detaillierter Geländeanalysen, kartieren Sie geeignete Standorte für Windparks und erstellen Sie digitale Zwillinge von Umspannwerken zur effizienten Wartungsplanung.

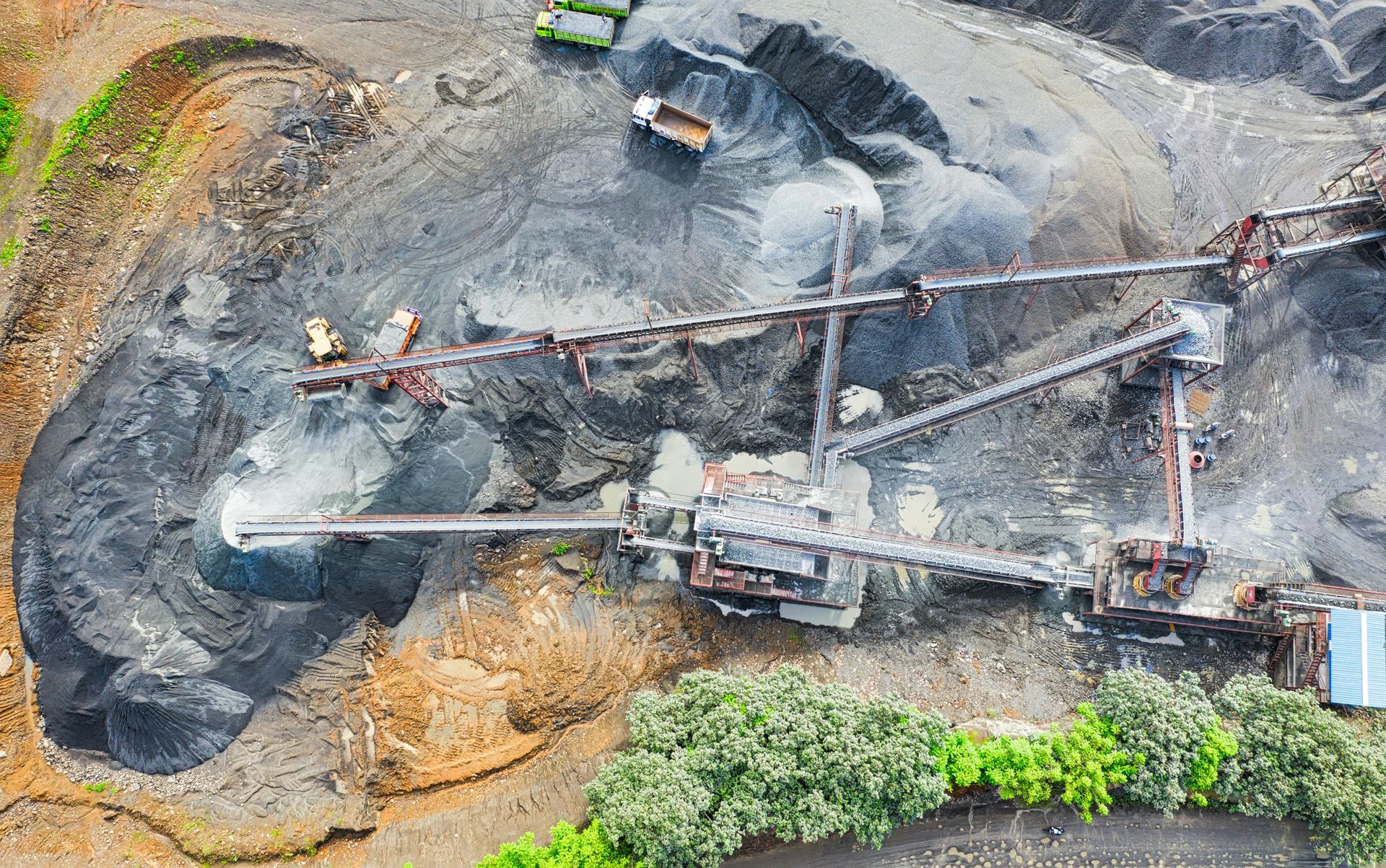

Bergbau und Zuschlagstoffe
Überwachen Sie Ihre Lagerbestände, dokumentieren Sie den Abbaufortschritt und nutzen Sie Zeitreihenanalysen, um die Einhaltung der Vorgaben zur Standortwiederherstellung zuverlässig nachzuweisen.
Landwirtschaft
Erstellen Sie präzise Höhenmodelle für die Entwässerungsplanung, kartieren Sie Feldgrenzen, berechnen Sie Anbauflächen und überwachen Sie Wachstumsmuster im zeitlichen Verlauf.

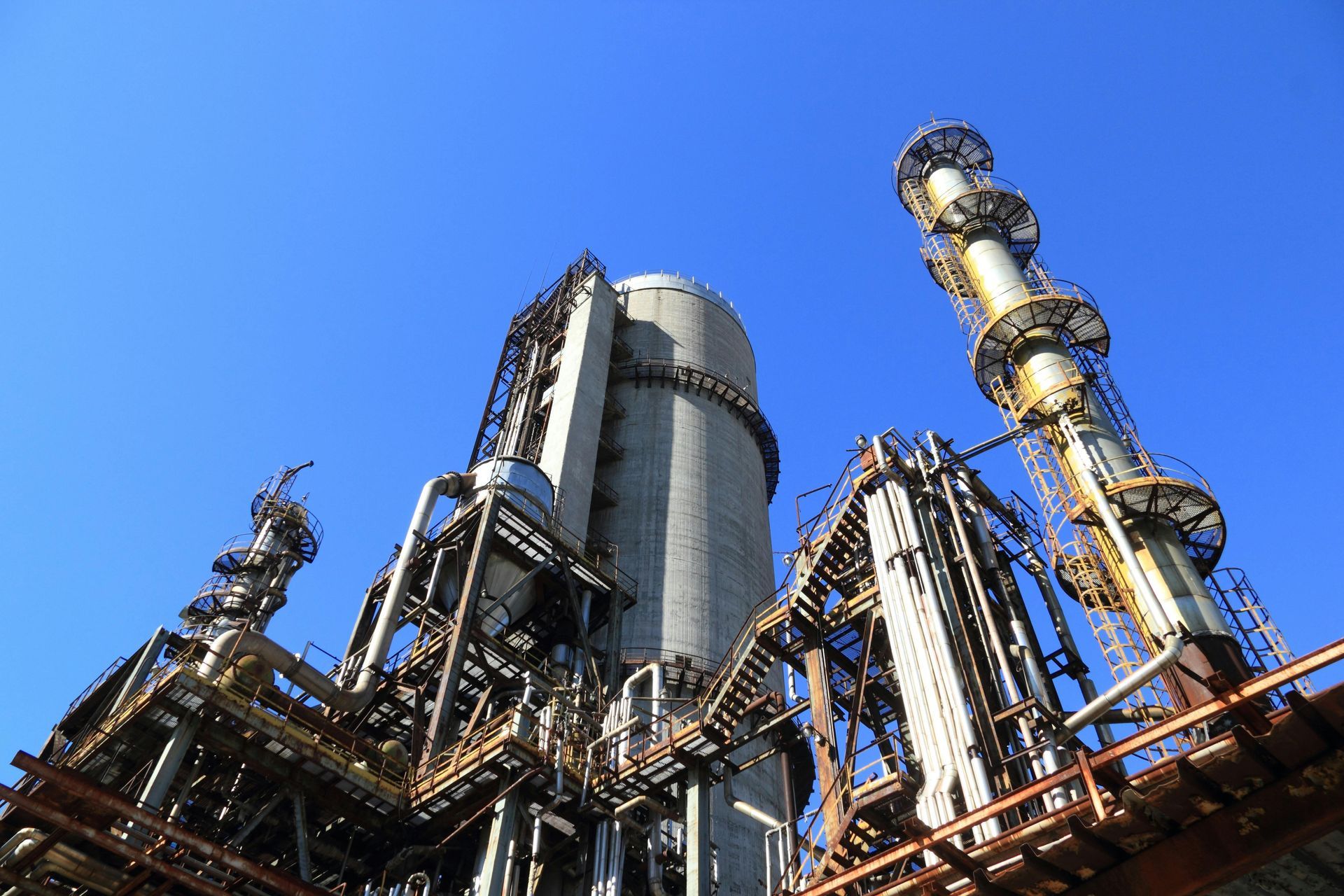

Öl und Gas
Vermessen Sie Pipeline-Trassen, überwachen Sie den Fortschritt beim Anlagenbau und erstellen Sie detaillierte Standortmodelle zur präzisen Planung und zur Einhaltung aller Vorschriften.
Öffentliche Sicherheit
Dokumentieren Sie Katastrophengebiete, unterstützen Sie die Planung von Infrastrukturprojekten und erstellen Sie präzise Basiskarten als Grundlage für Stadtentwicklungsinitiativen.
Professionelle Kameranutzlasten
Erfassen Sie jedes Detail mit Sensoren, die speziell für die Luftbildkartierung entwickelt wurden

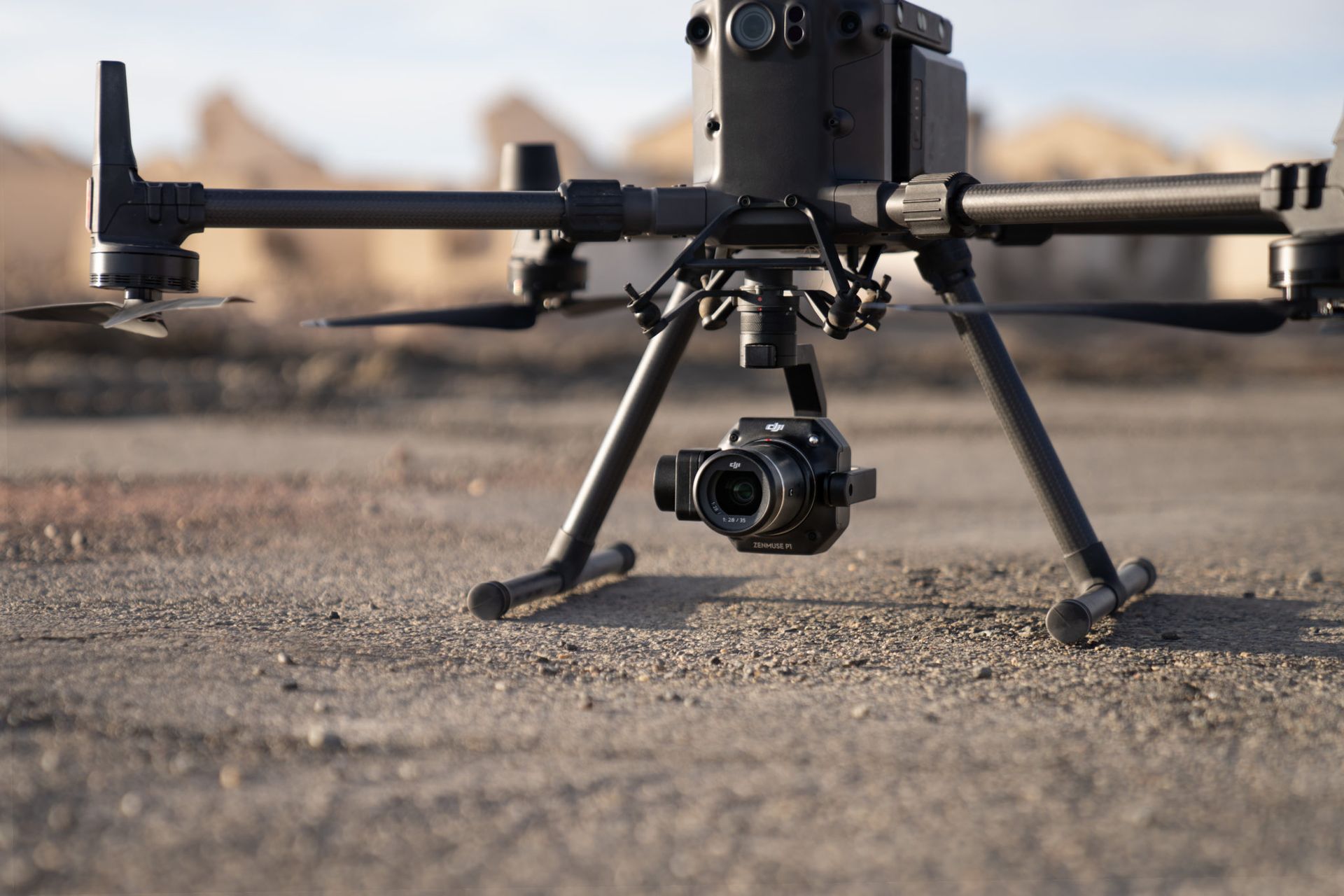

DJI Zenmuse P1
45-MP-Vollformatsensor mit mechanischem Verschluss. 3-Achsen-stabilisiertes Gimbal für scharfe Bilder aus jedem Winkel.

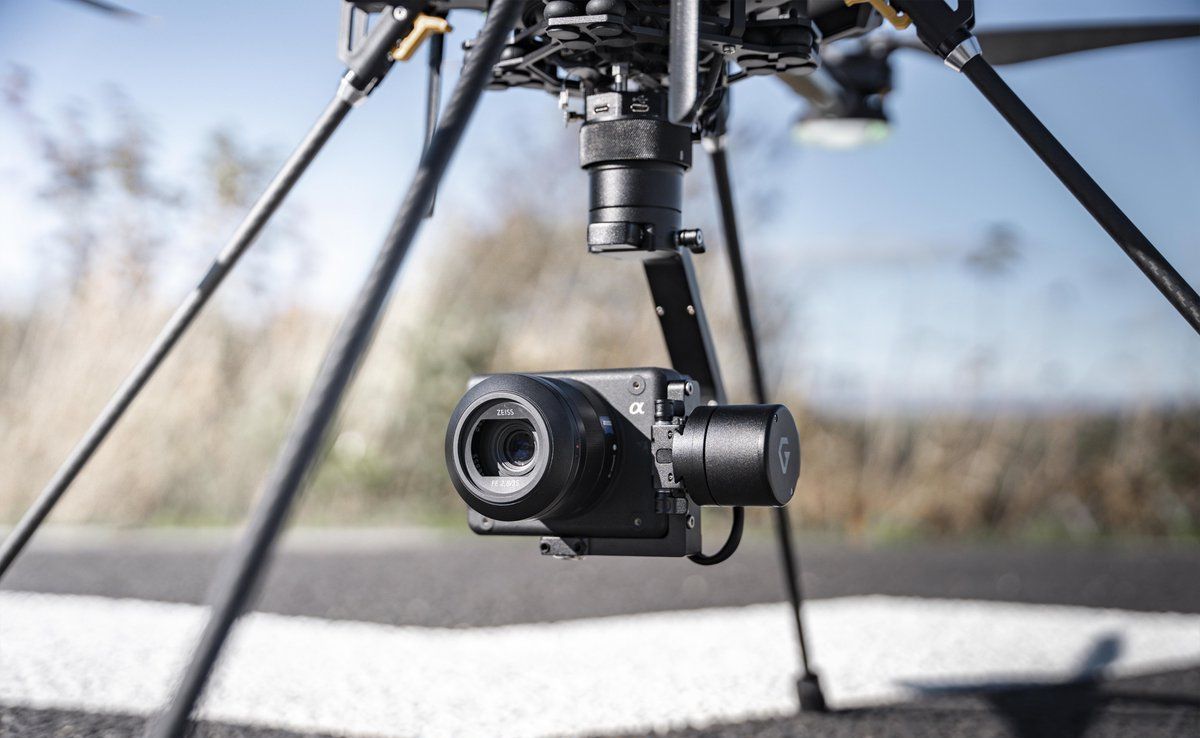

Sony ILX-LR1
Der 61-MP-Mittelformatsensor liefert außergewöhnliche Details für groß angelegte Kartierungs- und Inspektionsprojekte.

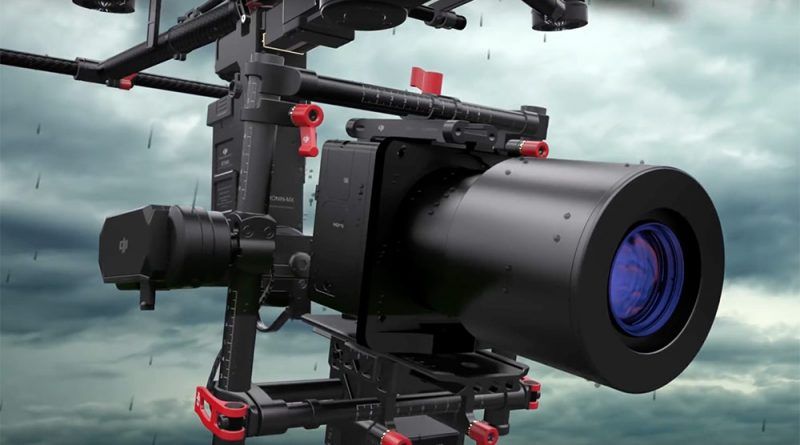

Phase One Lösungen
Über 100 MP-Sensoren für ultimative Auflösung. Ideal für die Inspektion kritischer Infrastrukturen.
Drohnenplattformen
Zuverlässige, zertifizierte Plattformen für professionelle Photogrammetrie-Missionen

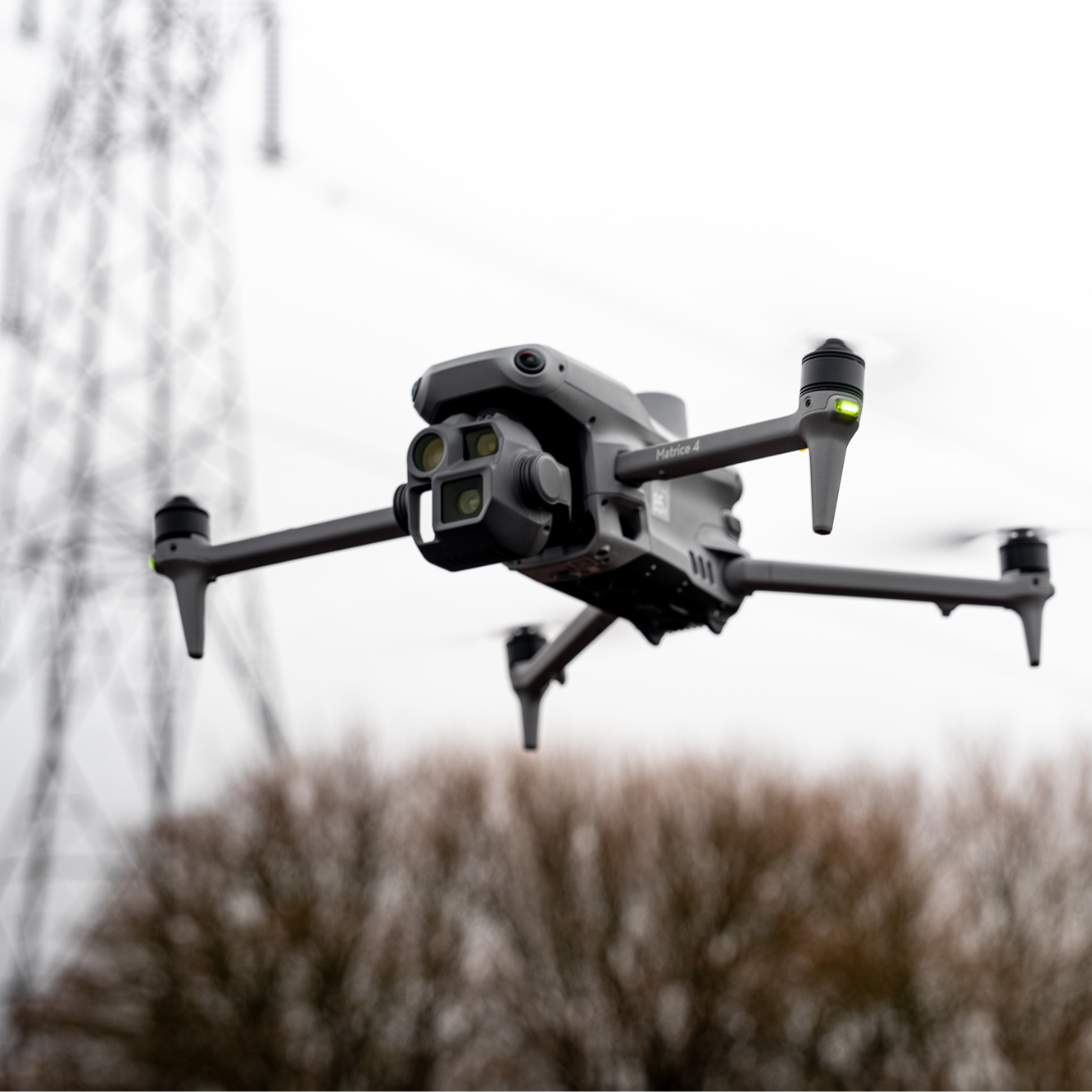

DJI Matrice 4E-Serie
Integrierte 20 MP-4/3″-Weitwinkel- und 48 MP-Telekameras mit mechanischem Verschluss – stabilisiert durch 3-Achsen-Gimbal und liefert hochauflösende Aufnahmen mit exzellenter Detailtreue - ideal für Kartierungs- und Inspektionsprojekte.

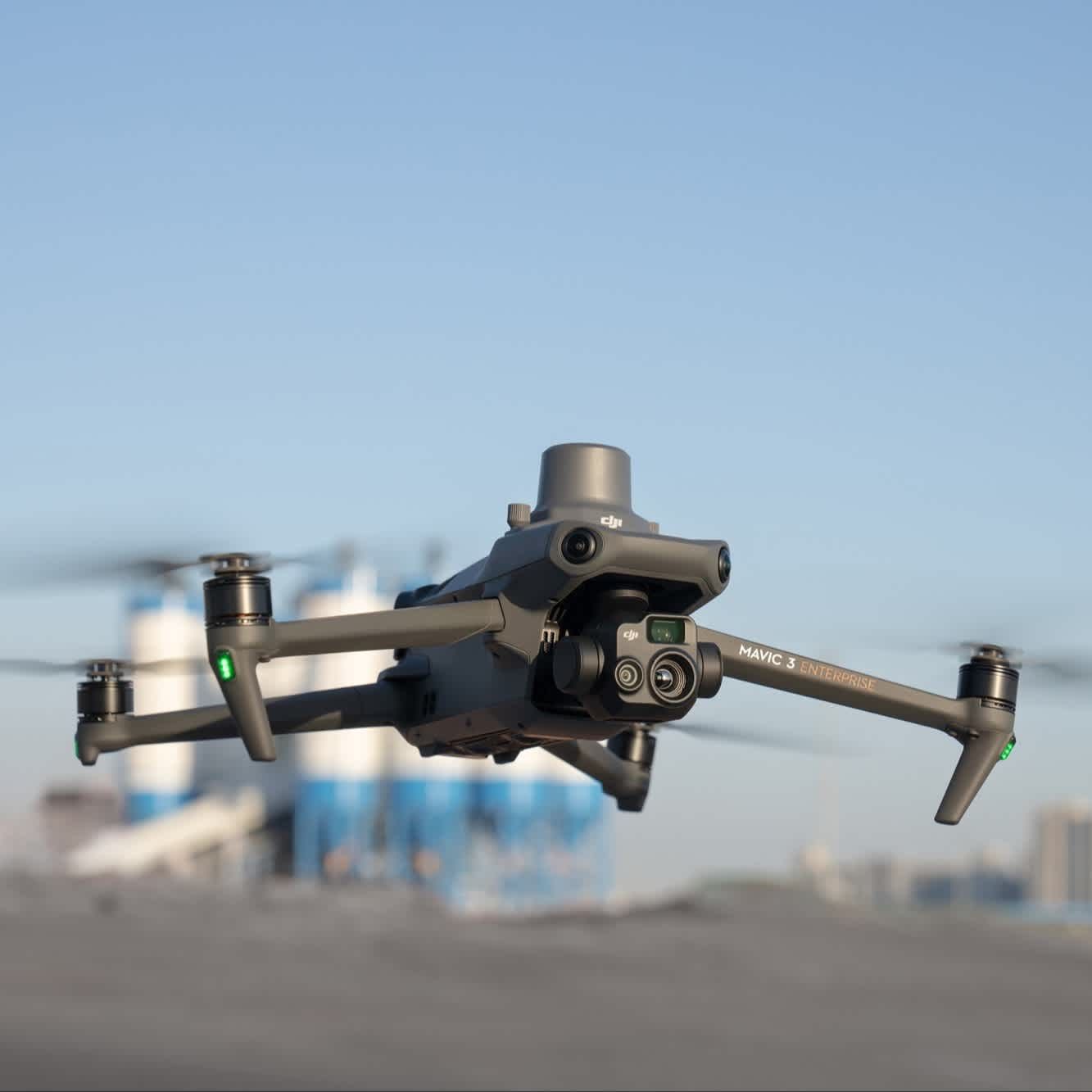

DJI Mavic 3 Enterprise
Die 20-MP-4/3-CMOS-Kamera liefert hochauflösende Aufnahmen mit exzellenter Detailtreue und eignet sich ideal für Kartierungs- und Inspektionsprojekte.
DJI Matrice 350 / 400
Die Matrice 350 / 400 unterstützt Zenmuse P1, Sony und Phase One Kameras und liefert mit 45-MP Vollformat oder Mittelformat-Sensoren hochpräzise Daten, stabilisiert durch ein 3-Achsen-Gimbal für Vermessung und Inspektion auf höchstem Niveau.
Verarbeitungssoftware
Verwandeln Sie Bilder mit professioneller Photogrammetrie-Software in verwertbare 3D-Daten
DJI Terra
Intuitive Photogrammetrie-Software mit automatisierten Workflows, die Bilddaten schnell und effizient in präzise 2D-Karten und 3D-Modelle verwandelt.

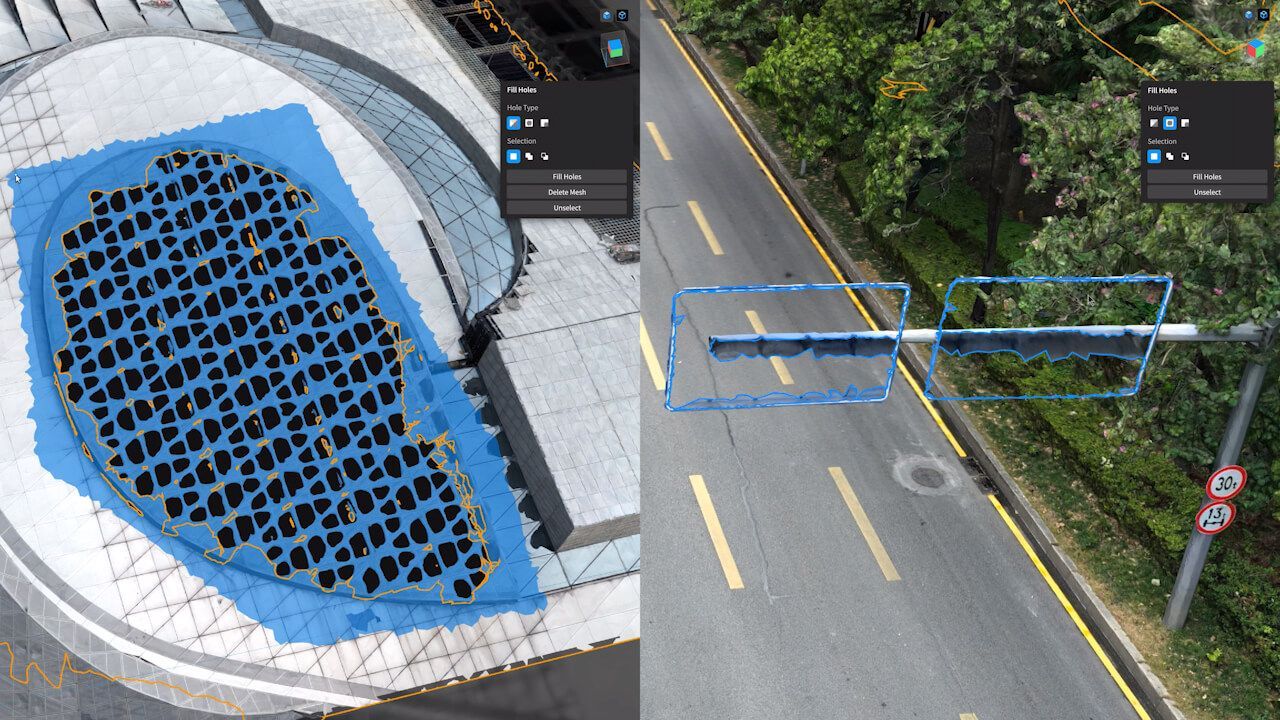

DJI Modify
Erweiterte Bearbeitungssuite für professionelle Resultate – bereinigen Sie Punktwolken, generieren Sie aussagekräftige Berichte und exportieren Sie Ihre Daten in jedes gewünschte Format.
Häufig gestellte Fragen
Wie genau ist die Drohnen-Photogrammetrie im Vergleich zur herkömmlichen Vermessung?
Mit geeigneten Bodenkontrollpunkten erreicht die Drohnen-Photogrammetrie eine mit herkömmlichen Methoden vergleichbare Genauigkeit – typischerweise 1–3 cm horizontal und 3–5 cm vertikal. Für viele Anwendungen übertrifft dies die Anforderungen deutlich und reduziert gleichzeitig Zeit, Kosten und Personalaufwand drastisch. Zudem können auch schwer zugängliche oder gefährliche Bereiche effizient und sicher erfasst werden.
Welche Auflösung kann ich von den Photogrammetrie-Ergebnissen erwarten?
Die Genauigkeit der Drohnen-Photogrammetrie hängt von Kamera und Flughöhe ab. Typischerweise werden Bodenauflösungen (GSD) von 0,5 bis 5 cm pro Pixel erreicht. Ein 45-MP-Sensor liefert in 100 m Höhe etwa 2 cm GSD, mit der Phase One iXM-100 (100 MP) sind Sub-Zentimeter-Werte möglich, die Sony A7R IV (61 MP) erreicht 1–2 cm. Mit Bodenkontrollpunkten liegen die Ergebnisse bei 1–3 cm horizontal und 3–5 cm vertikal – und erfüllen damit höchste Ansprüche. Gleichzeitig sparen Drohnen Zeit, Kosten und Personal und ermöglichen sichere Vermessungen auch in schwer zugänglichen Bereichen. Gerne beraten wir Sie, welche Lösung am besten zu Ihrem Projekt passt.
Wie lange dauert die Verarbeitung von Photogrammetriedaten?
Die Verarbeitungszeit variiert je nach Datensatzgröße und Computerspezifikationen. Ein typisches Projekt mit 500 Bildern benötigt auf einer modernen Workstation 4–8 Stunden. Cloud-Verarbeitungsoptionen können diese Zeit weiter verkürzen.
Welche Dateiformate kann Photogrammetrie-Software exportieren?
Professionelle Photogrammetrie-Software exportiert in alle gängigen Formate, darunter GeoTIFF, LAS/LAZ, OBJ, FBX, DXF, Shapefile, KML und mehr. Dies gewährleistet die Kompatibilität mit CAD-, GIS- und BIM-Plattformen.
