Sehen Sie, was unter der Erde verborgen ist. Kartieren Sie, was andere übersehen.
Metalldetektoren finden Münzen. Bodenradar erkennt Rohre. Aber Magnetometer? Sie enthüllen den magnetischen Fingerabdruck von allem, was darunter vergraben ist. Von der antiken Archäologie bis zur modernen Infrastruktur – so kartieren Sie das Unsichtbare.
Typische Magnetometerleistung
0,1 nT
Auflösung
10 Hz
Abtastrate
50 m
Erkennungstiefe
±1 m
Positionsgenauigkeit
Magnetometrie verändert alles
Wo visuelle Untersuchungen versagen, sind Magnetometer die Lösung. Erkennen Sie vergrabene Infrastruktur, archäologische Merkmale und geologische Anomalien trotz Boden, Vegetation und Wetter.
Untergrunderkennung
Sehen Sie durch Erde, Sand und Gestein, um vergrabene Rohre, Tanks und Fundamente zu kartieren. Erkennen Sie eisenhaltige Objekte, die für alle anderen Fernerkundungsmethoden unsichtbar sind.
Archäologische Entdeckung
Entdecken Sie antike Siedlungen, Brennöfen und Artefakte ohne Ausgrabungen. Kartieren Sie ganze archäologische Stätten in Stunden statt Monaten.
Echtzeit-Mapping
Verarbeiten Sie Daten sofort während des Fluges. Erkennen Sie magnetische Anomalien während des Fluges und passen Sie die Vermessungsmuster vor Ort an, um eine maximale Abdeckung zu erzielen.
Magnetometertechnologie verstehen
Magnetometer messen das Magnetfeld der Erde mit unglaublicher Präzision und erkennen winzige Abweichungen, die durch vergrabene Objekte, geologische Merkmale und menschliche Aktivitäten verursacht werden.
Wie Magnetometrie funktioniert
Auf Drohnen montierte Magnetometer messen die Stärke des Erdmagnetfelds tausende Male pro Sekunde. Vergrabene Objekte erzeugen winzige Verzerrungen in diesem Feld – Verzerrungen, die ihre Präsenz, Tiefe und manchmal sogar Zusammensetzung verraten.
Jedes Material hat eine einzigartige magnetische Signatur. Eisenrohre erzeugen starke positive Anomalien. Archäologische Funde zeigen oft subtile negative Anomalien. Sogar Kunststoffrohre können erkannt werden, wenn sie die natürlichen magnetischen Eigenschaften des Bodens stören.
Im Gegensatz zu Metalldetektoren arbeiten Magnetometer in großen Höhen und decken schnell große Flächen ab. Sie dringen tiefer ein als Bodenradar und werden nicht durch Feuchtigkeit, Vegetation oder Oberflächenbedingungen beeinträchtigt.
Der Magnetometer-Untersuchungsprozess
- Einrichtung der Basisstation: Referenzmagnetometer zur Driftkorrektur einrichten
- Flugplanung: Entwerfen Sie Gittermuster für eine vollständige Abdeckung des zu befliegenden Geländes
- Datenerfassung: Fliegen Sie programmierte Routen, während Sie das Magnetfeld aufzeichnen
- Echtzeitverarbeitung: Entfernen Sie Variationen und Drift des Erdfelds
- Anomalieerkennung: Identifizieren Sie magnetische Signaturen vergrabener Objekte
- Interpretation: Korrelieren Sie Anomalien mit bekannten Zielen und der Geologie
Magnetometer-Vermessungsanwendungen
Infrastrukturerkennung
Lokalisieren Sie vergrabene Rohre, Kabel, Tanks und Fundamente. Kartieren Sie Versorgungsnetze vor dem Aushub, um kostspielige Schäden zu vermeiden.
Archäologische Prospektion
Entdecken Sie Brennöfen, Herde, Mauern und Grabstätten ohne Ausgrabungen. Planen Sie Ausgrabungen anhand magnetischer Anomaliemuster.
Geologische Kartierung
Kartieren Sie die Tiefe des Grundgesteins, Verwerfungslinien und Mineralvorkommen. Verstehen Sie die unterirdische Geologie für Bau und Bergbau.
Umweltverträglichkeitsprüfung
Erkennen Sie vergrabene Fässer, Tanks und Kontaminationsquellen. Verfolgen Sie Schadstofffahnen und identifizieren Sie Sanierungsziele.
UXO-Erkennung
Lokalisieren Sie nicht explodierte Kampfmittel und militärischen Schutt sicher. Kartieren Sie kontaminierte Gebiete, bevor Sie mit der Bebauung beginnen.
Mineralexploration
Identifizieren Sie Eisenerzvorkommen, Kimberlit-Schlote und magnetische Anomalien, die mit Gold und unedlen Metallen in Zusammenhang stehen.
Warum Photogrammetrie wählen?
vs. Bodenradar
- Funktioniert bei allen Bodenbedingungen
- Größere Eindringtiefe
- Deckt eine größere Fläche pro Stunde ab
- Wird durch Feuchtigkeit nicht beeinträchtigt
vs. Metalldetektion
- Luftabdeckung vs. Bodenbegehung
- Erkennt nichtmetallische Störungen
- Kartiert schnell große Flächen
- Bietet geologischen Kontext
- Arbeitet aus sicherer Höhe
vs. traditionelle Geophysik
- Kein Bodenzugang erforderlich
- Vollständige Flächenabdeckung
- Echtzeit-Datenverarbeitung
- Funktioniert in schwierigem Gelände
- Schneller als Grid Walking
Branchen, die wir bedienen
Konstruktion & Entwicklung
Kartieren Sie unterirdische Versorgungsleitungen, bevor Sie mit dem Bau beginnen. Vermeiden Sie kostspielige Störungen und Projektverzögerungen, indem Sie genau wissen, was sich unter der Erde befindet.

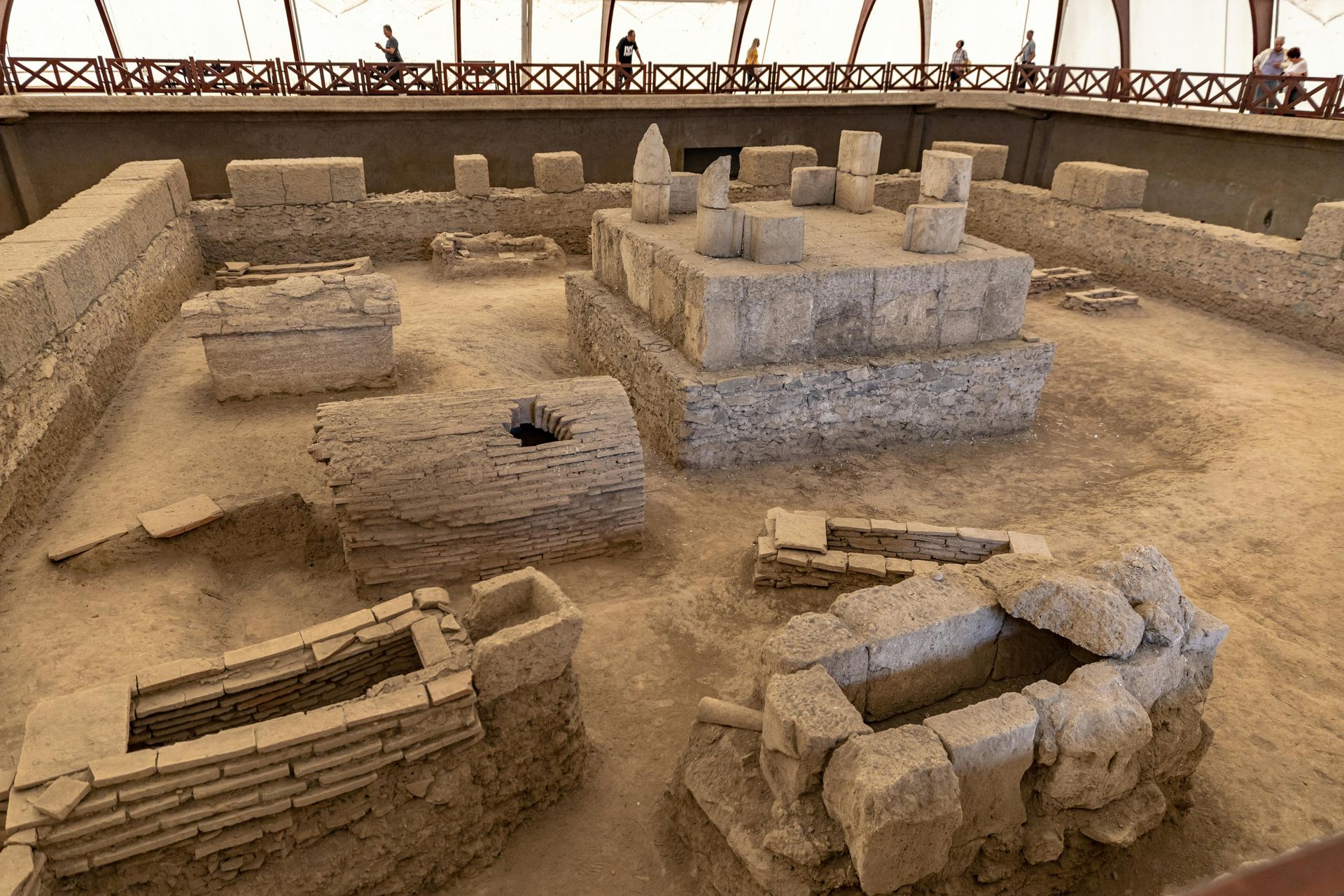

Archäologische Untersuchung
Entdecken Sie antike Siedlungen und Artefakte ohne Ausgrabungen. Planen Sie Ausgrabungen effizient und schützen Sie Kulturerbestätten während der Erschließung.
Umweltberatung
Lokalisieren Sie vergrabene Tanks, Fässer und Kontaminationsquellen. Kartieren Sie Schadstofffahnen und planen Sie Sanierungsmaßnahmen ohne invasive Probenahme.

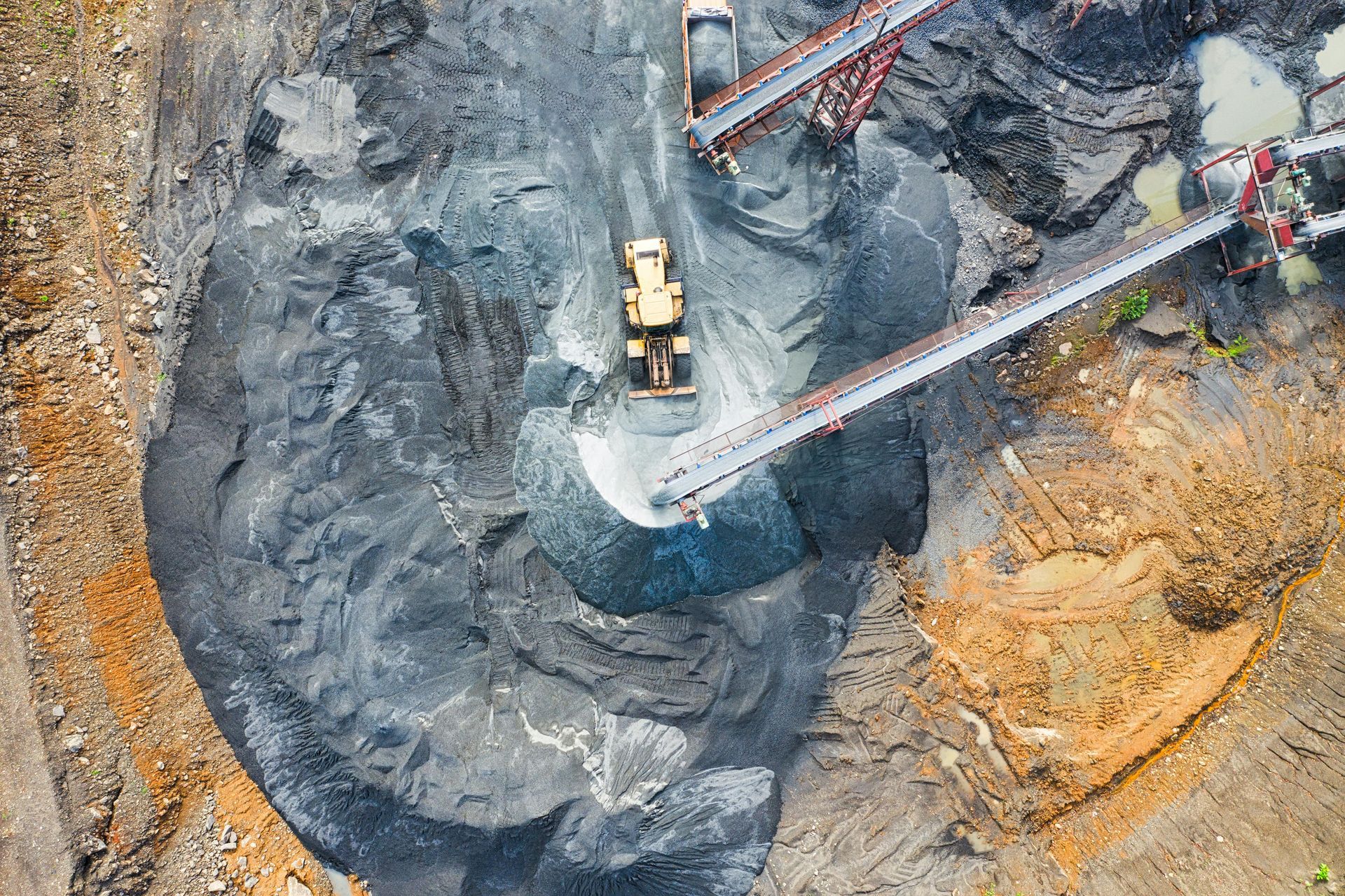

Bergbau und Exploration
Identifizieren Sie Mineralvorkommen und geologische Strukturen. Kartieren Sie Erzkörper und planen Sie Explorationsprogramme mit präzisen magnetischen Untersuchungen.
Blindgänger und Kampfmittel
Sicheres Aufspüren von nicht explodierter Munition und militärischem Schutt. Freimachen von Grundstücken für die Bebauung und gleichzeitiger Schutz von Personal und Ausrüstung.
Versorgungsmanagement
Kartieren Sie veraltete Infrastruktur und planen Sie die Wartung. Lokalisieren Sie nicht gekennzeichnete Rohre, Kabel und Tanks für die Anlagenverwaltung und Compliance.
Plattform für Luftvermessung
Stabile, zuverlässige Plattform für präzise Magnetometeruntersuchungen

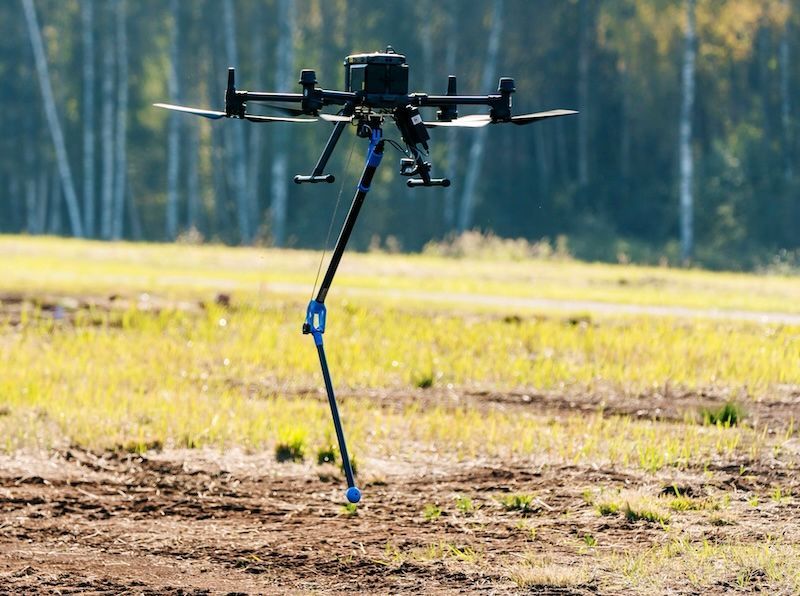

DJI Matrice 350
Professionelle Vermessungsplattform, optimiert für Magnetometer-Nutzlasten. Verlängerte Flugzeit und außergewöhnliche Stabilität gewährleisten gleichbleibende Datenqualität. Das Design mit geringer magnetischer Interferenz ist über die SGH Skyhub-Schnittstelle mit allen Magnetometersystemen von SPH Engineering kompatibel.
Häufig gestellte Fragen
Wann sollte ich die Magnetometrie anderen Methoden zur Untergrunderkennung vorziehen?
Wählen Sie Magnetometrie, wenn Sie große Flächen schnell abdecken, in schwierigem Gelände arbeiten oder vergrabene Eisenobjekte aufspüren müssen. Sie eignet sich ideal für archäologische Prospektionen, die Kartierung von Versorgungsleitungen und die Umweltverträglichkeitsprüfung. Für präzise Tiefeninformationen zu bestimmten Zielen ist GPR möglicherweise besser geeignet. Für die ausschließliche Erkennung metallischer Objekte im Nahbereich ist die Metalldetektion zielgerichteter.
In welcher Tiefe können Drohnen-Magnetometer vergrabene Objekte erkennen?
Die Erkennungstiefe hängt von der Objektgröße, den magnetischen Eigenschaften und den Bodenbedingungen ab. Große Eisenobjekte wie Tanks oder Rohrleitungen können in einer Tiefe von 20 bis 50 Metern erkannt werden. Archäologische Funde sind typischerweise in einer Tiefe von 2 bis 5 Metern sichtbar. Kleine Objekte wie Versorgungsleitungen sind selbst bei Luftaufnahmen in einer Tiefe von etwa 3 bis 5 Metern erkennbar.
Was beeinflusst die Genauigkeit der Magnetometeruntersuchung?
Sonnenaktivität kann magnetische Stürme erzeugen, die die Messwerte beeinflussen. Freileitungen und Metallkonstruktionen erzeugen Störzonen. Das Wetter beeinflusst die Sensoren nicht direkt, aber Wind beeinträchtigt die Stabilität der Drohne und damit die Datenqualität. Wir verwenden Magnetometer an Basisstationen, um natürliche Feldschwankungen zu korrigieren.
Können Magnetometer nichtmetallische vergrabene Objekte erkennen?
Ja, sofern die Objekte oder ihre Installation die magnetischen Eigenschaften des Bodens gestört haben. Kunststoffrohre in Gräben, archäologische Funde wie Öfen oder Herde und sogar einige geologische Grenzen erzeugen erkennbare magnetische Anomalien. Das Störungsmuster verrät oft mehr als das Objekt selbst.
Wie schnell können Sie eine Magnetometeruntersuchung durchführen?
Die Drohnenmagnetometrie deckt je nach erforderlicher Auflösung und Gelände 50–200 Hektar pro Tag ab. Dies ist 10–100 Mal schneller als bodengestützte Vermessungen. Dank der Echtzeitverarbeitung sehen Sie die Ergebnisse sofort und können Muster noch während der Vermessung optimieren.
