Vermessen Sie jeden See. Kartieren Sie jeden Teich. Messen Sie jede Tiefe.
Wo Boote nicht hinkommen, sind Drohnen die beste Wahl. Echolote kartieren flache Seen, abgelegene Teiche und verschmutzte Gewässer aus der Luft. Von Bergbaugruben bis hin zu Naturschutzgebieten – dies ermöglicht präzise Bathymetrie für jedes Gewässer.
Typische Leistung eines Drohnen-Echolots
15 cm
Tote Zone (ECT 400S)
450 kHz
Hochfrequenz
±2 cm
Genauigkeit
30 cm
Mindesttiefe (ECT 400S)
Drohnen-Echolot verändert die Wasservermessung
Wenn der Zugang zu Wasser unmöglich, gefährlich oder unpraktisch ist, bieten Drohnen-Echolote die Lösung. Überwachen Sie abgelegene Seen, flache Teiche und verunreinigte Gewässer ohne menschlichen Kontakt.
Fernzugang zu Wasser
Vermessen Sie Seen und Teiche an abgelegenen Orten, an denen ein Bootstransport nicht möglich ist. Kartieren Sie Gewässer, die in schwierigem Gelände oder ohne Zufahrtsstraßen liegen.
Sicherheit in gefährlichen Umgebungen
Überwachen Sie verunreinigte Gewässer, starke Strömungen und gefährliche Bedingungen, ohne dass Menschen in die Gefahrenzone geraten. Untersuchen Sie Bergbaugruben und Industriegewässer sicher.
Vegetationsdurchdringung
Sehen Sie durch die Wasservegetation bis hin zur tatsächlichen Bodentiefe. Die Dualfrequenztechnologie unterscheidet zwischen Seegrasoberflächen und tatsächlichen Sedimentschichten.
Die Echolottechnologie von Drohnen verstehen
Auf Drohnen montierte EchoLogger-Systeme nutzen hochfrequente akustische Impulse, um die Wassertiefe zu messen, die Vegetation zu durchdringen und Sedimentschichten zu kartieren. Alle Sensoren des koreanischen Spezialisten EofE Ultrasonics Ltd. liefern vermessungsähnliche Genauigkeit in flachen Gewässern, die für herkömmliche Boote unzugänglich sind.

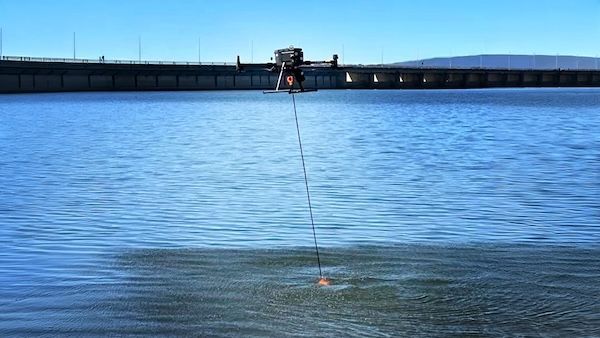

So funktioniert die Echolotung mit Drohnen
Leichte, an Drohnen montierte Echolote senden akustische Impulse in mehreren Frequenzen aus. 450 kHz erkennt erste Hindernisse (Vegetation), während 200 kHz durchdringt und die tatsächliche Bodentiefe misst. 50 kHz kann sogar organische Sedimente durchdringen und harten Boden erreichen.
Die 15 cm große Totzone des Systems ermöglicht Vermessungen in nur 30 cm tiefen Gewässern – für Boote unmöglich. Temperatur- und Neigungssensoren gewährleisten Genauigkeit unter unterschiedlichen Bedingungen.
Perfekt für die Umweltüberwachung, die Vermessung von Bergbaugruben, Regenwasserauffangbecken und ökologische Studien, bei denen herkömmliche bathymetrische Methoden unpraktisch oder unsicher sind.
Der Drohnen-Echolot-Vermessungsprozess
- Standortbewertung: Bewertung der Gewässerzugänglichkeit und Flugsicherheit
- Frequenzauswahl: Wählen Sie geeignete Frequenzen für die Vegetationsbedingungen
- Flugplanung: Entwerfen Sie Vermessungslinien der Drohne für eine vollständige Abdeckung vom Ufer aus
- Kalibrierung: Schallgeschwindigkeit basierend auf der Wassertemperatur einstellen (meist voreingestellt)
- Datenerfassung: Halten Sie über Wasser eine konstante Höhe und Geschwindigkeit aufrecht (passiert automatisch über das SkyHub System)
- Sedimentanalyse: Verarbeiten Sie Mehrfrequenzrückgaben für die Schichtkartierung
Drohnen-Echolot-Anwendungen
Umweltüberwachung
Verfolgen Sie die Sedimentansammlung, überwachen Sie Änderungen der Wassertiefe und beurteilen Sie die Bedingungen des Wasserlebensraums in natürlichen Gewässern und Schutzgebieten.
Bergbaugrubenvermessung
Überwachen Sie Wasserstände und Sedimente in aktiven und stillgelegten Bergbaubetrieben. Untersuchen Sie gefährliche Bereiche, ohne dass das Personal gefährdet wird.
See- und Teichmanagement
Bewerten Sie den Baggerbedarf, planen Sie Sanierungsprojekte und überwachen Sie die Wasserspeicherkapazität in Freizeit- und landwirtschaftlichen Gewässern.
Bewertung kontaminierten Wassers
Untersuchen Sie verschmutzte Gewässer sicher und ohne menschlichen Kontakt. Überwachen Sie den Sanierungsfortschritt und bewerten Sie die Wirksamkeit der Reinigung.
Kosteneffiziente Mobilisierung
Bis zu 2x kostengünstiger als Bootsuntersuchungen für kleine Gewässer. Keine Wassereintrittspunkte, kein Bootstransport und keine umfangreiche Mobilisierung der Besatzung erforderlich.
Vermessungsgenaue Genauigkeit
Gleiche Genauigkeit wie herkömmliche bootbasierte Methoden mit High-End-RTK-GNSS-Empfängern und Vermessungs-Echoloten. Nachgewiesene Korrelation mit Ground-Truth-Messungen.
Drohnen-Echolotung vs. traditionelle Methoden
vs. Bootsbasierte Untersuchungen
- Zugang zu abgelegenen und flachen Gewässern
- Keine Wassereintrittspunkte erforderlich
- Gefährliche Bedingungen sicher erfassen
- Geringere Mobilisierungskosten
- Funktioniert in sehr geringen Tiefen (30 cm )
vs. Watuntersuchungen
- Große Flächen schnell abdecken
- Kein Wasserkontakt für das Personal
- Konstante Messgenauigkeit
- Funktioniert in verunreinigtem Wasser
- Automatisierte Datenerfassung
vs. Unterwasser-ROVs
- Keine Unterwassernavigation erforderlich
- Wirkt durch die Vegetation
- Schnellere Flächenabdeckung
- Keine Verwicklungsgefahr
- Sofortige Datenverarbeitung
Branchen, die wir bedienen
Bergbau und Steinbrüche
Überwachen Sie den Wasserstand in aktiven Gruben und stillgelegten Minen. Untersuchen Sie Gefahrenbereiche sicher und verfolgen Sie die Sedimentansammlung für die Rekultivierungsplanung.
Umweltberatung
Bewerten Sie den Zustand von Feuchtgebieten und überwachen Sie Veränderungen der Wasserqualität. Untersuchen Sie empfindliche Ökosysteme sicher, ohne ökologische Störungen oder kontaminierte Gebiete zu verursachen.
Landwirtschaft & Bewässerung
Überwachen Sie die Kapazität von Teichen und Reservoirs für die Bewässerungsplanung. Bewerten Sie die Wasserspeicherung und planen Sie die Wartung landwirtschaftlicher Wassermanagementsysteme.
Forschung & Konservierung
Untersuchen Sie Seeökosysteme und überwachen Sie Lebensraumveränderungen. Führen Sie bathymetrische Untersuchungen in Schutzgebieten ohne Umweltauswirkungen durch.
Sanierung und Bereinigung
Überwachen Sie kontaminierte Gewässer und verfolgen Sie den Reinigungsfortschritt. Untersuchen Sie verschmutzte Standorte sicher, ohne dass Ihr Personal gefährlichen Stoffen ausgesetzt wird.
Landentwicklung
Bewerten Sie Wasserflächen auf Baugrundstücken. Planen Sie unter Berücksichtigung vorhandener Gewässer und bewerten Sie das Hochwasserrisiko für Bauprojekte.
Echolotsysteme
Professionelle Echolote für den Einsatz mit Drohnen
EchoLogger ECT 400S Echolot

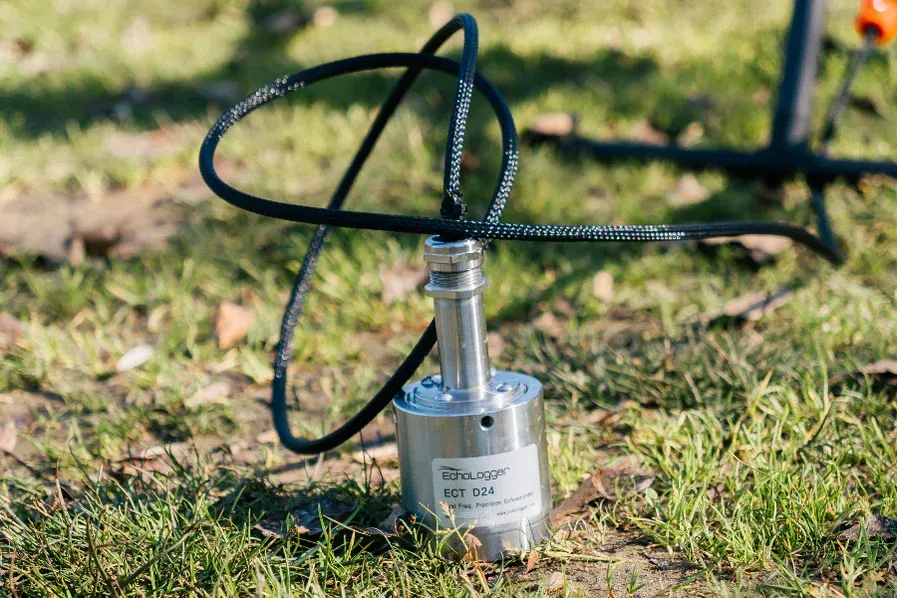

EchoLogger ECT D24S Echolot
Plattform zur Wasseruntersuchung
Stabile Drohnenplattform optimiert für präzise Echolotoperationen über Wasser

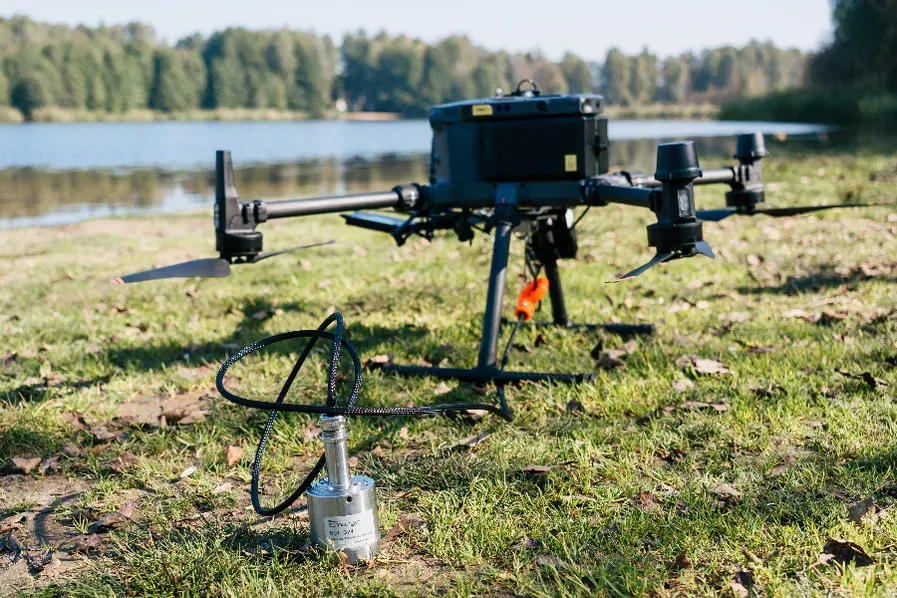

DJI Matrice 350
Professionelle Vermessungsplattform mit RTK-Positionierung und verlängerter Flugzeit. Das Design mit geringer magnetischer Interferenz sorgt für saubere Echolotdaten. Kompatibel mit allen EchoLogger-Systemen.
Häufig gestellte Fragen
Was ist die Mindestwassertiefe für verschiedene EchoLogger-Modelle?
Das ECT 400S verfügt über eine Totzone von 15 cm und ermöglicht damit Messungen ab 30 cm Tiefe. Das Dualfrequenzmodell ECT D24S hat eine Totzone von 0,5 m für den 200-kHz-Kanal und benötigt für saubere Bodenmessungen eine Mindesttiefe von 80 cm. Das ECT D052S benötigt aufgrund seiner 1 m Totzone für die 50-kHz-Frequenz eine Mindesttiefe von ca. 1,2 m.
Wie funktionieren Zweifrequenz-Echolote durch Vegetation?
Der ECT D24S nutzt 450 kHz, um das erste Hindernis (Vegetationsoberfläche) zu erkennen, und 200 kHz, um durch Algen zu dringen und den wahren Boden zu messen. Die Grafik zeigt in Rot schwankende Messwerte der Vegetation, während Grün stabile Bodenmessungen anzeigt. Der ECT D052S geht noch weiter – seine 50 kHz können organische Sedimente durchdringen und so die Tiefe harter Böden messen.
Ist es sicher, kontaminierte oder gefährliche Gewässer zu untersuchen?
Ja, das ist einer der größten Vorteile. Drohnen-Echolote arbeiten ohne menschlichen Kontakt mit dem Wasser und eignen sich daher ideal für Altlasten, Bergbaugruben mit instabilen Kanten oder Gewässer mit gefährlichen Strömungen. Das System bietet die gleiche Genauigkeit wie herkömmliche Methoden, ohne dass dabei Personal in Kontakt kommt.
Welche Datenformate liefern die Echolote von SPH Engineering?
Das Echolotsystem zeichnet Daten in drei Standardformaten auf: XTF (Extended Triton Format), CSV für eine einfache Datenverarbeitung und proprietäre Formate, die mit der UgCS-Software kompatibel sind. Alle Formate enthalten präzise GPS-Koordinaten, Tiefenmessungen, Temperaturwerte und Zeitstempel für eine umfassende bathymetrische Analyse.
Wie genau sind die Messungen mit Drohnen-Echoloten?
Drohnenmontierte Echolote erreichen die gleiche Genauigkeit wie bootbasierte Systeme – typischerweise ±2 cm mit RTK-GPS-Positionierung. Die vermessungstauglichen Sensoren und das hochpräzise GPS gewährleisten professionelle Ergebnisse, die sich für Anwendungen in den Bereichen Ingenieurwesen, Umweltschutz und Forschung eignen.
